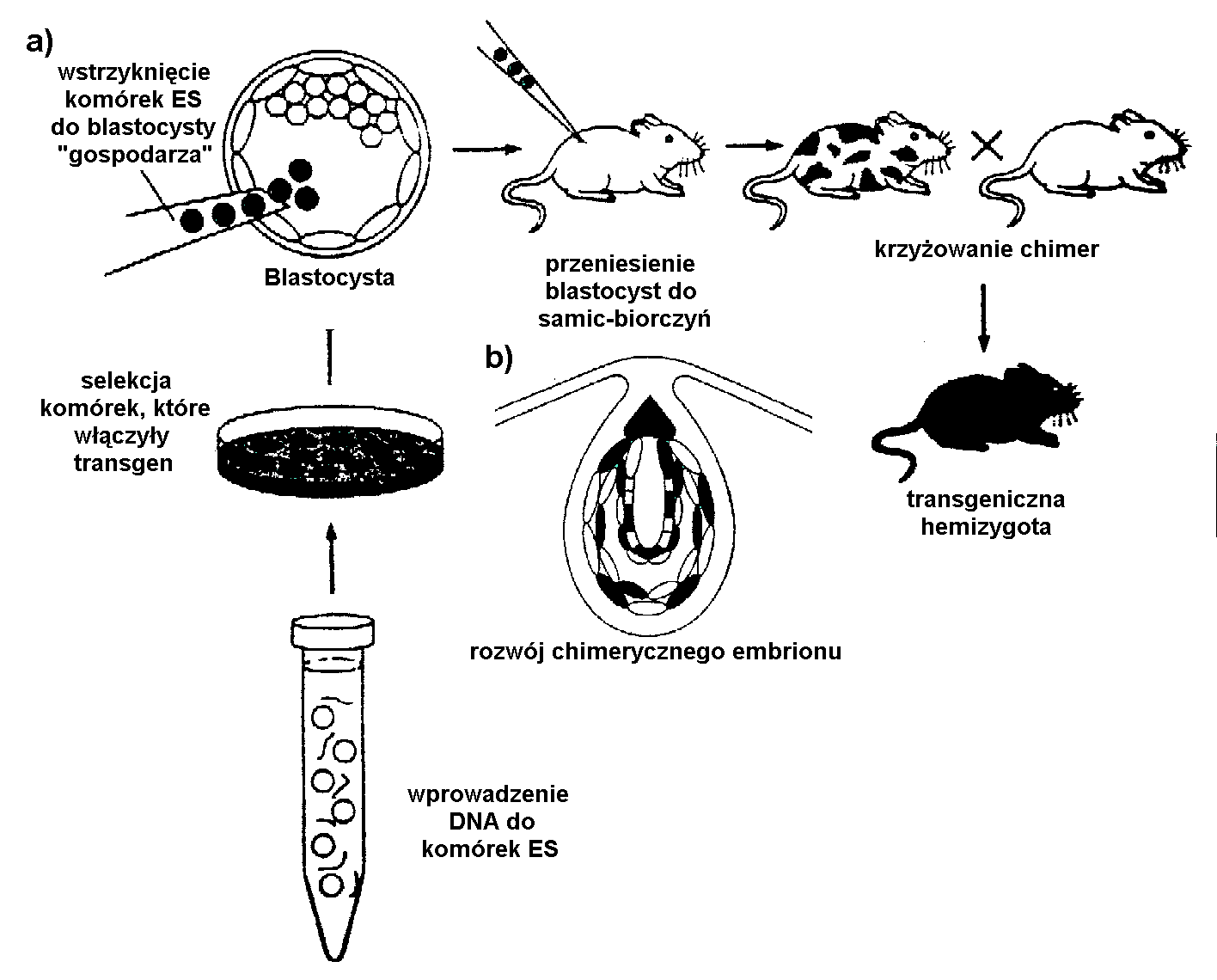

Rysunek
15. Tworzenie transgenicznych myszy przy użyciu komórek ES. a)
najpierw wprowadza się wektor do komórek ES (np. przez
elektroporację), następnie przeprowadza selekcje. Komórki,
które włączyły transgen za pomocą rekombinacji homologicznej
izoluje się i wprowadza do blastocysty „gospodarza”
(komórki ES można także połączyć z zarodkami na etapie moruli,
nie pokazane na rysunku). Po przeniesieniu zarodków do matek
zastępczych embriony rozwijają się dalej, b) embrion zbudowany jest z
dwóch rodzajów komórek, jedne pochodzą z
komórek ES (kolor czarny), drugie powstały natomiast z
komórek gospodarza (kolor biały). Po około trzech tygodniach
rodzą się chimeryczne myszy (jeżeli komórki budujące ciało
chimery pobrano od szczepów różniących się kolorem
sierści, można łatwo ocenić poziom chimeryzmu wzrokowo). Myszy takie
krzyżuje się z homozygotami recesywnymi jednego ze szczepów
wyjściowych w celu otrzymania organizmów w całości
transgenicznych, które mimo wszystko nadal będą hemizygotami.
(wg Sedivy i Joyner, 1992, zmienione).
