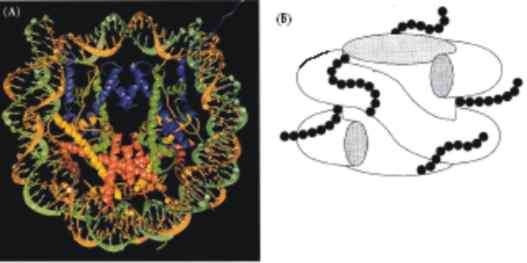

Rysunek 2. Rdzeń nukleosomu – (A) Model oparty na podstawie
krystalografii rentgenowskiej o rozdzielczości 2,8Å. Histony H3 (zaznaczony
kolorem niebieskim) i H4 (zielony) tworzą centralnie umieszczony tetramer,
natomiast histony H2A (żółty) i H2B (czerwony) tworzą dwa dimery. (B) Schemat
rdzenia nukleosomu z wyraźnie wystającymi N-terminalnymi domenami histonów
rdzeniowych; (A) na podstawie
Luger i wsp. 1997, (B) według
Patterton i Wolffe
1996.
