Rysunek

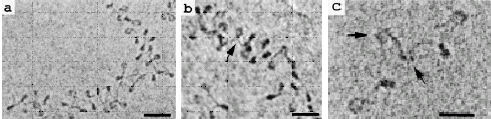

4. Chromatyna w buforze o niskiej sile jonowej (5mM M +), przypadkowa
sekwencja wyizolowana z jąder erytrocytów kurczaka. Zachowanie
pierwotnej struktury chromatyny było możliwe dzięki zastosowaniu
kriogenicznego mikroskopu elektronowego (ECM). (a) i (b) przedstawiają
konformację przestrzenną 30 nanometrowego włókna określaną
mianem wstęgi zygzakowatej. Strzałka w b wskazuje strukturę łodyżki.
(c) chromatyna pozbawiona histonu łącznikowego. Strzałki wskazują
nukleosomy pozbawione struktury łodyżki. Poziome kreski odpowiadają 10
nm. Powiększenie x 46 000 (według Bednar i wsp. 1998).
