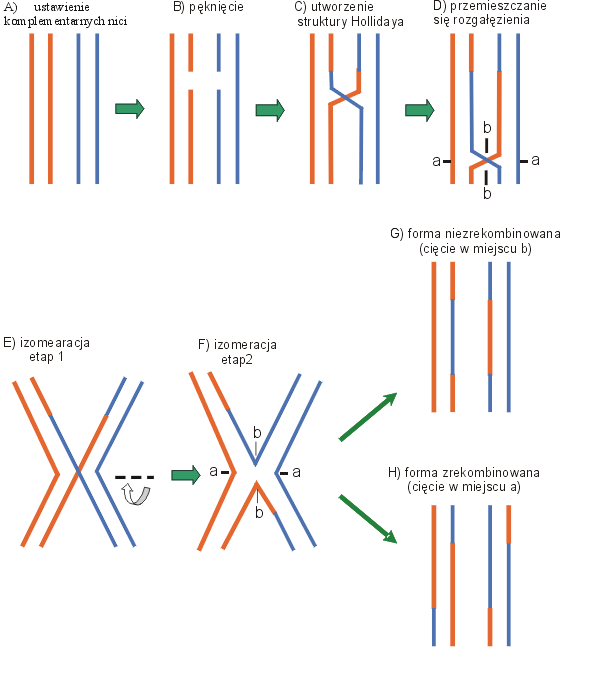

9. Model rekombinacij homologicznej Hollidaya. A) Podwójne nici
DNA (chromosomy) ustawiają się do rekombinacji. B) Powstanie pęknięć w
obu niciach o tej samej polarności w miejscach homologicznych. C)
Inwazja sąsiednich nici i ich ligacja w wyniku czego powstaje struktura
Hollidaya (pół-chiazma). D) W skutek jednoczesnego obrotu obu
nici wokół ich długiej osi rozgałęzienie przemieszcza się (etap
migracji); a- jedno z możliwych miejsc cięcia, b- alternatywne miejsce
cięcia. E, F) Izomeracja pozwala przez obrót w przestrzeni (oś
obrotu oznaczono linią przerywaną) na wymianę nici zaangażowanych w
proces rekombinacji. G) Brak rekombinacji, układ powstający przez
cięcie w miejscu b, wymianie uległ tylko dość krótki odcinek
powstały w wyniku migracji rozgałęzienia. H) Rekombinacja
(crossing-over) powstała przez cięcie w miejscu a. (Na podstawie Sedivy
i Joyner, 1992; zmodyfikowano).
